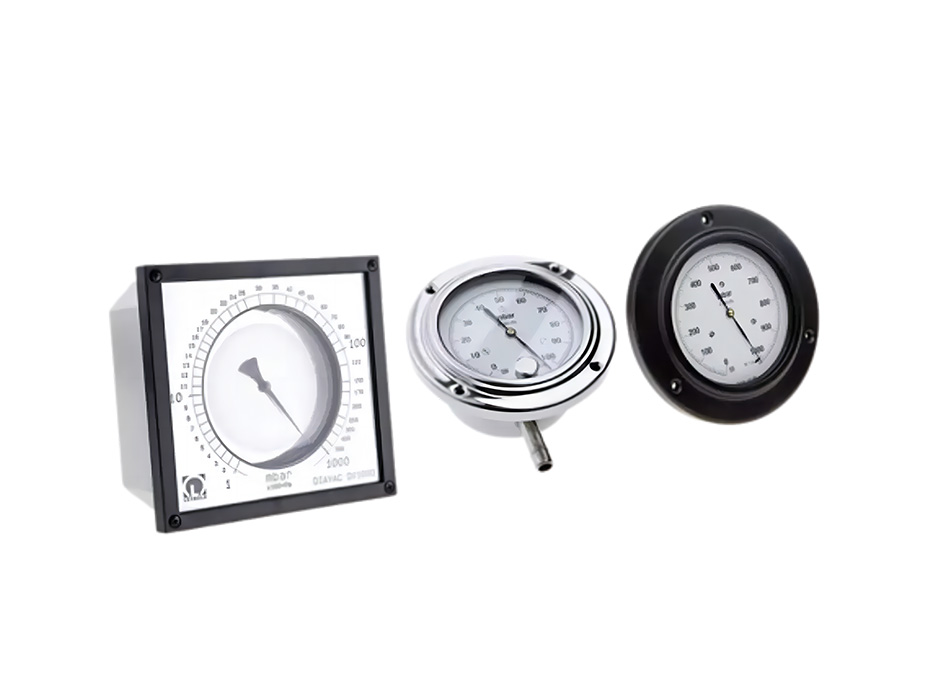

BOURDONVAC

BOURDONVAC 的內部有一個Bourdon管，它彎曲成圓弧狀并連接到真空系統。

由于外部大氣壓力的影響，在抽氣過程中，管端會或多或少地彎曲。這將驅動連接到此點的指針裝置，從而在線性標度上讀取相應的壓力。

使用 BOURDONVAC 真空計可以大致確定從大氣壓到 1 mbar/torr 的壓力。

由于該裝置暴露于局部大氣壓，因此它可能會受到大氣壓波動的影響。

這些真空計設計用于惡劣環境中的壓力估測：

• 不銹鋼測量元件帶來良好的工藝兼容性，
• 抗振動
• IP54 防護等級

CAPSULE

CAPSULE 真空計使用與刻度盤連接的測壓膜片。

其內部包含一個經過密封、抽氣的薄壁膜盒。隨著真空壓力降低，膜盒膨脹。此運動通過杠桿系統傳輸?shù)街羔?，從而在線性標度上讀取壓力。

由于測量元件與外部環境隔絕，因此不受大氣壓變化的影響，使其在壓力低于 10 mar/torr 時更為可靠。

• 對振動不敏感
• 由于測量系統對真空環境開放，因此與腐蝕性介質的兼容性較差。

由于 CAPSULE 真空計更適合讀取較低的壓力，因此我們?yōu)槠涮峁┝藘煞N全標度：

• 1000 至 1 mbar（750 至 0.75 torr）
• 100 至 1 mbar（75 至 0.75 torr），后者可在較低壓力下給出更好的分辨率。

它還配有：

• DN 16 ISO-KF 法蘭，用于直接連接到真空系統
• 直徑 10 mm 的軟管噴嘴，帶有集成隔離閥，用于在面板上安裝和在包裝機上使用。

DIAVAC DV 1000

BOURDONVAC 盡管在腐蝕性介質中表現出色，但會受到大氣壓的影響，CAPSULE 真空計雖然不太適用于腐蝕性介質，但卻不會受到環境壓力的影響，而 DIAVAC DV 1000 真空計正好結合了上述型號的優點。

外殼內有一個能夠進行絕對壓力測量的膜片，通過膜片將經過密封和抽氣的真空室與待測量的真空壓力分開。該真空室用作參考量。

隨著抽氣的增加，待測量的壓力與參考室中的壓力之間的差值會變小，導致膜片彎曲。這種彎曲可以通過機械方式（如杠桿）傳遞到指針標度。

DIAVAC DV 1000 適合在腐蝕性環境中執行壓力估測，因?yàn)槊舾胁考挥诿芊獾膮⒖际抑?，感?yīng)元件中暴露于真空的材料為不銹鋼/FPM。

為了提高真空計的準確性：每個標度都經過單獨校準，以獲得良好性能。

• 讀數不受氣體類型和大氣壓變化的影響
• 不銹鋼膜片（BOURDONVAC 和 DIAVAC）可與大多數介質良好兼容
• 用于高精度膜片安裝 (DIAVAC) 的激光焊接技術
• 堅固的臺面殼體可自由安裝在法蘭連接上方；也可用于面板安裝（DIAVAC 和 CAPSULE 真空計）
• 得益于可拆卸測量法蘭 (DIAVAC)，可輕松清潔測量室
• 清晰的大號顯示屏，便于對真空度進行最終檢查
